1.2. Устройства и системи на  пневматичните оръжия

Най-голямо   разпространение   са   получили   следните

пневматични оръжейни системи:

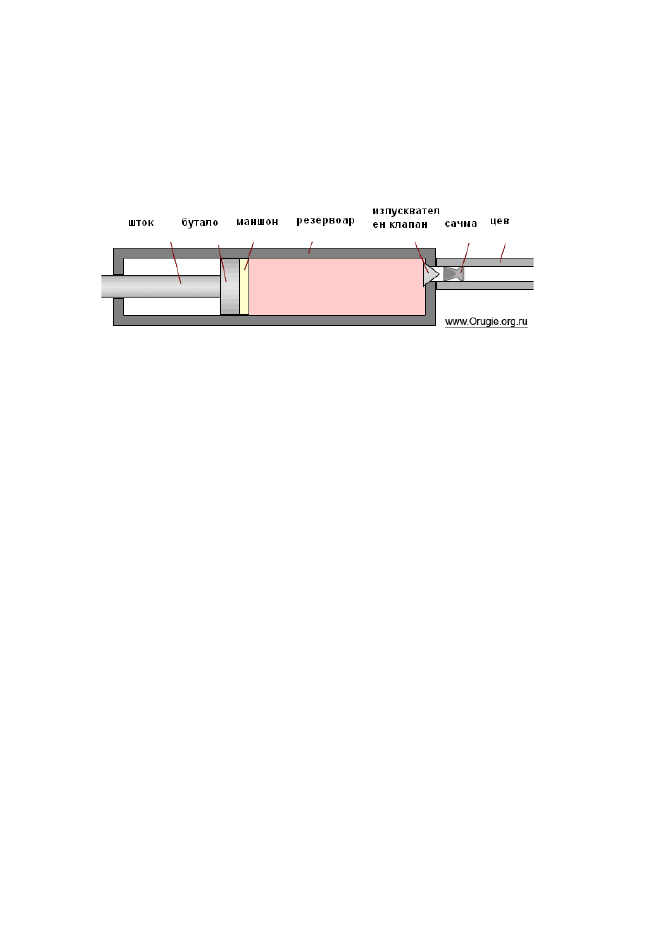

1.2.1. Компресираща пневматика (Фиг.1.2.1)

Фиг.1.2.1. Компресираща пневматика

Компресиращите   пневматики   действат   по   следния   нач.

Ръчката   за   зареждане   се   задейства   еднократно   от   ръката   на
стрелеца. Тя предава движение на буталото, което сгъстява въздух
в   резервоара.   Обичайно   буталото   служи   за   една   от   стените   на
резервоара.   Буталото   се   застопорява,   когато   въздуха   е   под
необходимото налягане. В момента на изстрела се отваря клапан,
разделящ резервоара и цевта на оръжието. Количиството сгъстен
въздух стига само за един изстрел.

При   бързото   сгъстяване   на   въздуха   в   резервоара   той   се

нагрява и след това постепенно се охлажда, като отдава излишната
температура   на   металния   резервоар.   Затова   налягането   в
резервоара   непосредствено   след   зареждането   е   по-голямо
отколкото след няколко минути. Този фактор трябва да се отчита
при характеристиката на изстрела, особено при честа стрелба.

  Тази   система   се   отличава   с   отлична   повторяемост   на

характеристиките   на   изстрела,   доколкото   при   едно   зареждане
винаги се сгъстява едно и също количество въздух. Мощността на
изстрела   е   по-висока   от   средната,   началната   скорост   на   куршум
калибър 4,5мм е до 180-200м/с. Слабо място на конструкцията се
явява   наличието   на   система   прецизни   зарядни   и   изпускателни
клапани,   които   изискват   внимателно   почистване   и   високо
квалифицирана подръжка.

background image

1.2.2. Мултикомпресионна пневматика

Мултикомпресионната   пневматика   е   система   с   многократно

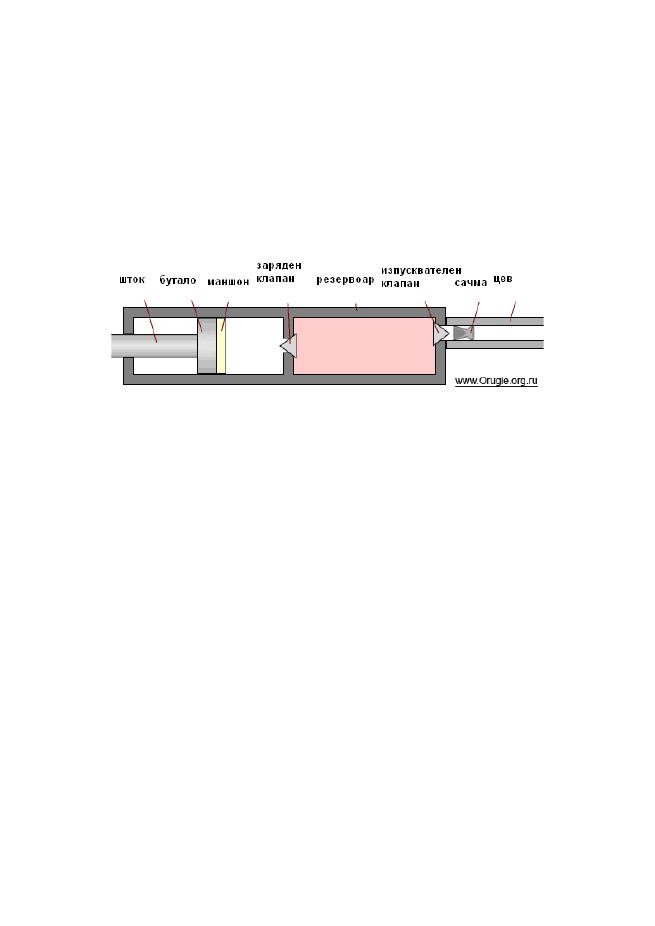

напомпване на въздух (Фиг. 1.2.2). По устройство е аналогична със
системата с еднократно зареждане. Единственото отличие е, че за
зареждане   на   резервоара   са   необходими   няколко   цикъла   на
движение   на   ръчката.   Това   дава   възможност   за   изравняване
мощността на изстрелите и даже да бъдат произвеждани няколко
изстрела с едно зареждане на резервоара.

Фиг. 1.2.2. Мултикомпресионна пневматика

Повторяемостта на характеристиките на изстрела са по-лоши в

сравнине   със   системата   с   еднократното   зареждане,   заради
неравномерното нагряване и усилия за сгъстяване при всеки цикъл.
Мощността   на   изстрела   е  висока.   Началната  скорост   на  куршума
калибър 4,5мм и тегло 0,5г е до 220-280м/с.

background image

1.2.3. PCP пневматика (система с предварително сгъстяване)

Системата с предварително сгъстяване е твърде сходна със

системите с едно и многократно сгъстяване. Главнота разлика се
заключава   в   това,   че   системата   за   напомпване   на   газа   не   е
включена в оръжието (Фиг. 1.2.3).

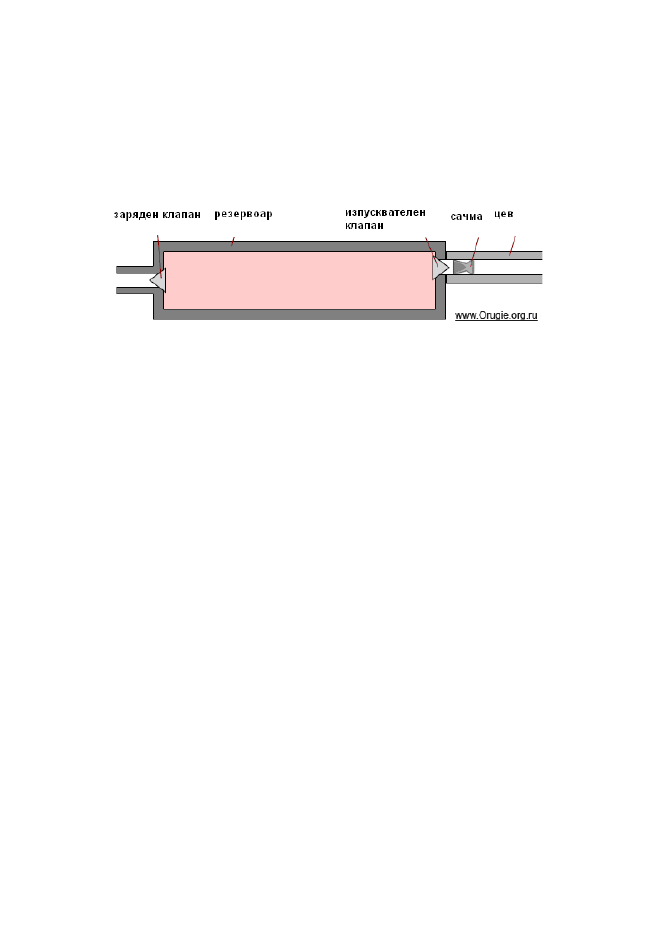

Фиг. 1.2.3. PCP пневматика

Резервоарът се зарежда с въздух  (азот)  до налягане 250-300

атмосфери от компресор или балон. В конструкцията на оръжието
се включва редуктор за понижаване на налягането на газа на изхода
на резервоара (обикновенно до 70 атмосфери).

Докато   налягането   в   балона   е   по-високо   от   изходящото

налягане   на   редуктора,   повтаряемостта   на   изстрелите   ще   бъде
висока.  Точността на  стрелбата  от такива  оръжия е  най-висока в
сравнине с останалите системи.

Един резервоар стига за няколко десетки изстрела. Мощността

на   изстрела   е   изключително   висока   и   може   да   се   регулира.
Началната скорост на куршум 4,5мм достига 350м/с. Високата цина
на   оръжието   и   неговото   обслужване   го   правят   малко
разпространено.
