I. Обосновка на рационалния метод на изграждане.

          1.1 Общи положения:

Дадената конструкция е скелетна, плочогредова стоманобетонна.Състои се от
следните елементи:
-единични фундаменти
-ивични фундаменти
-фундаментна плоча
-колони
-второстепенни греди
-главни греди
-еднопосочно армирани плочи
-двупосочно армирани плочи
-диафрагми
-стълбища

1. Подготвителни работи

--Отначало терена се почиства от дървета и големи камъни.Необходимо е
изграждането на отводнителна система на повърхностните води чрез канавки с
трапецовидна форма ,които са най-често облицовани от камък.
--След това са пристъпва към трасирането на габаритите на сградата чрез
теодолит.При завършване на процеса се пристъпва към изкопаването на
изкопа на сградата.При високо ниво на подпочвените води е задължително
тяхното водопонижение.В зависимост от нивото може да се използва открито
водочерпене, шпунтова стена или иглофилтри.  Изкопаването се извършва с
багер с обратна лопата ЭО-4321с вместимост на коша 0,5м3 а със самосвал
МАЗ-205  се изнася почвата към депо.Хумусния слой се складира на отделно
място с цел неговото запазване.Работата на багера приключва при достигане
на кота -5,15м,оставащите 10см почва за изкопава ръчно.Откоса на изкопа е с
наклон 1:1 .
--След приключване на изкопните работи се пристъпва към уплътняването на
почвата със прикачени шиповидни валяци с 5 преминавания на едно място.
--Следва бетонирането на подложен бетон с дебелина 10см с клас на бетона Б
7,5.Изчаква се 1 ден за втвърдяването на бетона и се пристъпва към полагане
на битумна хидроизолация на 2 пласта.По околните стени на изкопа също се
поставя хидроизолация от същия тип.Тъка е задължително изолацията да се
зашити с тухлен зид ½ тухла или с EPS от 5 см,което ще помогне и за
топлоизолацията на сградата.
--Следващата фаза е трасиране на осите на сградата чрез теодолит и
трасиране мястото на фундаментите в изкопа на сградата.

2.Избор на кофражни елементи
2.1

.Избор на кофраж за фундамент

За изграждането на фундаментите избирам дървен кофраж с дебелина на
дъската 2,5см и размер на напречните бичмета 7/5.Препоръчва се дъската да
бъде двойно рендосана.Задължителна кофража трябва да бъде добре
пространствено укрепен.

2.2. Изграждане на колони

.

За колоните от етажната конструкция избирам кофраж PERI-QUATTRO.Избирам
кофрирането да стане на 4 такта като всеки такт съдържа 6 платна,без последния който

background image

съдържа 4.Кофража се позиционира с помощта на кулокран на обекта.След
позиционирането на кофража се пристъпва към поставяне на армировката и нейното
укрепване.Следва бетониране на колоната.Бетониране се извърша до долен ръб греда
от плочо-гредовата хоризонтална носеща конструкция.В случая се бетонира до
височина 2,80м ,считано от изграден долен етаж , за всички колони.

2.3. Изграждане на стени

За вертикалните носещи стени избирам кофраж PERI-VARIO .Детайла по изпълнение
на кофража е даден в чертеж към проекта.Последователността на изпълнение е същата
както при колони.Изпълнението на шайбите се състои в два такта ,като всеки такт
съдържа по един комплект от кофража.
Изпълнението на вертикалните носещи елементи трябва да завърши за 4 дни ,за да се
съчетае с изпълнението на плочата.

2.4

Изграждане на

плоча

 За изпълнение на плочата избирам кофраж NOE за плочо-гредова конструкция с
падащи глави.Падащите глави обуславят по-ранно декофриране на плочата ,като
стойките остават до набиране на необходимата якост на бетона.Декофрирането на
платната се извършва на 4-тият ден след полагане на бетонна смес.Стойките се махат
за 8-мият ден след бетониране.Броя и видът на платната е отбелязан в работния чертеж
към проекта.

2.5.

Изграждане на

междуетажна плоча.

Избирам кофраж състоящ се от водоустойчив шперплат с дебелина 21мм,носещи
дървени греди с размери 7/5см и вертикални опори с размери 10/10см.
План на плочата:

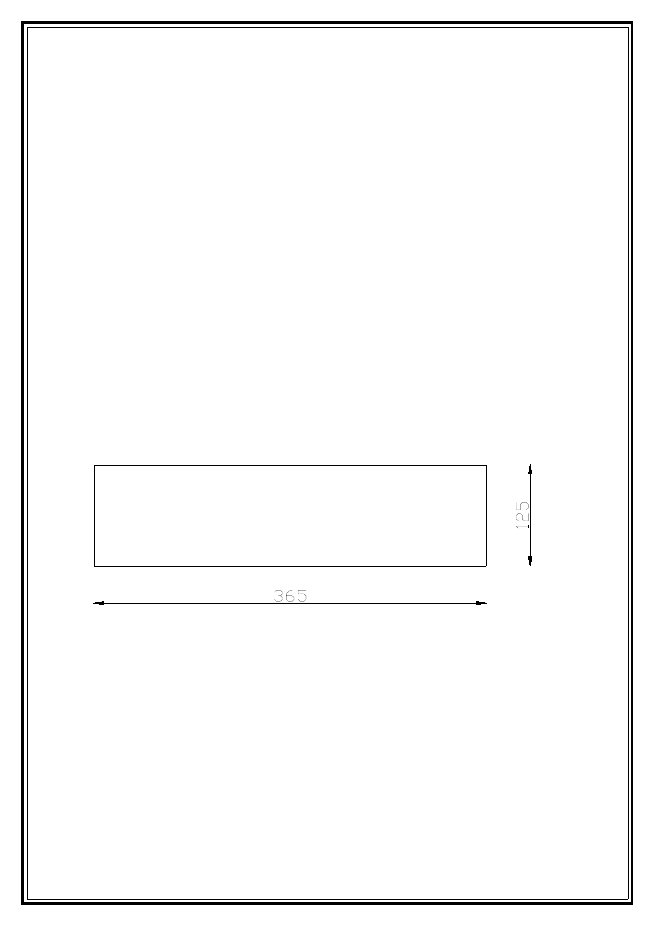

1.Оразмеряване на шперплат:

background image

2

2

2

2

2

1)

.

 g=0,21KN/m

 g=25.0,15=3,75KN/m

 g=0,14KN/m

 g=2,5KN/m

 g=2KN/m

2)

 на товари:

-за определяне на носеща способност
q=0,21.1,1+(3,7

Натоварване

ст тегло
бетон
армировка

хора инвентар

вибриране

Определяне




+

2

2

5+0,14).1,2+2,5.1,3=8,149KN/m

за определяне на провисване

q=0,21.1,1+3,75+0,14=4,1KN/m



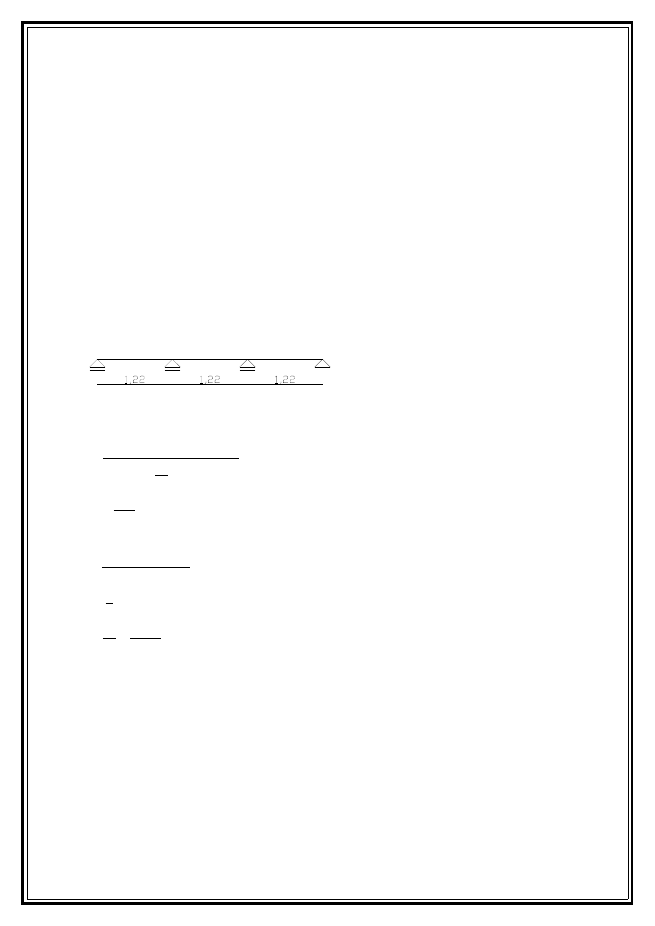

2)Статическа схема

3)Проверки

4

4

2

2

3

2

2

:

0,00688.4,1.1.1.122

0,915

1

0,85.700.

.2,1 .125.100

12

398

0,97

400

 на якост:

8,149.1,22 .1, 25

M=

1,593

.

10

1

.2, 0 .125 80,85

6

M

159,3

1,97

/

80,85

2,9

/

доп

adm

Провисване

f

cm

f

cm

Проверка

KN m

W

cm

KN cm

W

KN cm

σ

σ

=

=

=

=

=

=

=

=

=

=

=

Оразмеряване на греда
1) Натоварване
-за проверка по носеща способност q=8,149KN/m2
-за проверка по втора група гранични състояния q=4,1 KN/m2
2) Статическа схема
