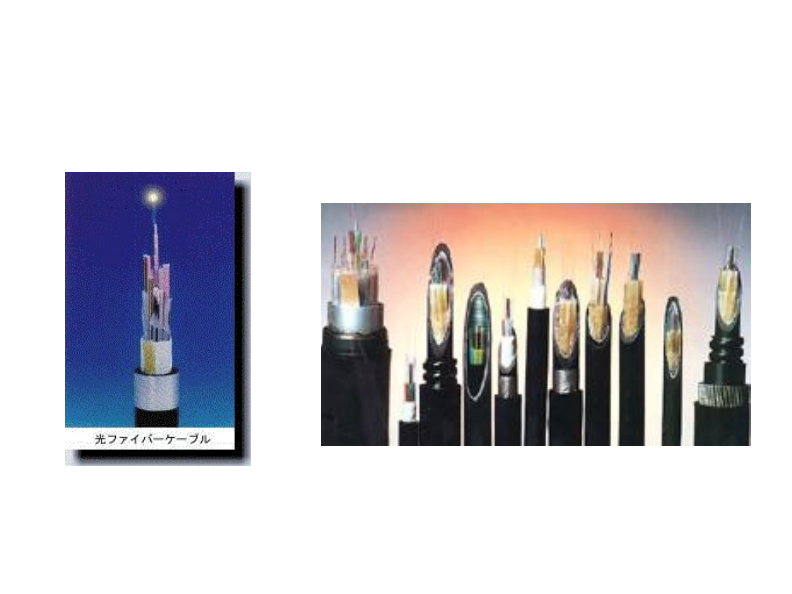

Оптични кабели и влакна

Конструкция на оптичните влакна

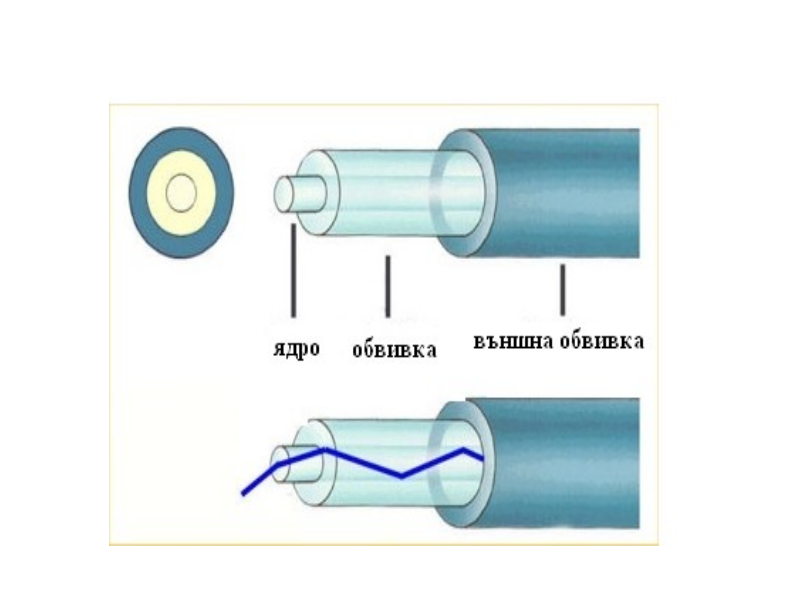

Конструкция на оптичните влакна

•

Основната структура, спомагаща

разпространяването

на

светлината, се нарича

влакно

 и

 се

състои от

Сърцевина

 и

Оптична

обвивка

.

Централното ядро на

влакното е

Сърцевината.

  Тя се

състои от един цилиндър от
прозрачен материал с определен
коефициент на пречупване

n

1.

Коаксиален слой от друг прозрачен
материал с коефициент на
пречупване

n

2 /

по-нисък

 от този на

Сърцевината –

това условие е

необходимо за да се ограничи
светлинната енергия в сърцевината/
е плътно навит около

Сърцевина

та.Този слой се нарича

Оптична обвивка

и завършва

структурата на влакното.

•

Сърцевината и Оптичната

обвивка

не могат да се разделят и

обикновено  са изградени от един и

същ материал /стъкло-стъкло или

полимер-полимер/. Понякога може

да са направени от различни

материали / Сърцевината от стъкло

и Оптичната обвивка от полимер/

както е например в PCS влакната.

•

Размерите на Сърцевината и

Оптичната обвивка  се отбелязват

със стойностите на техните два

диаметъра /изразени в

µ

m/,

разделени с наклонена черта.

•

Пример:

Влакно 50/125

означава

едно влакно, имащо Сърцевина с

диаметър 50

µ

m и Оптична обвивка

с диаметър 125

µ

m.

•

Механическата структура на голото

влакно е твърде чуплива и поради

тази причина то е усилено с

различни покриващи слоеве –т.нар.

вторична обвивка.

Разпространение на светлината в оптичното

влакно

Светлината се

разпространява в оптичното

влакно чрез отраженията на

които са подложени

светлинните лъчи на

границата между две среди

     с различни коефициенти на

пречупване /Сърцевина и

Оптична обвивка/-n1 и n2.

     Разпространението на лъча

светлина вътре във влакното

зависи от ъгъла на падане

на същия лъч на границата

между Сърцевината и

Оптическа обвивка.

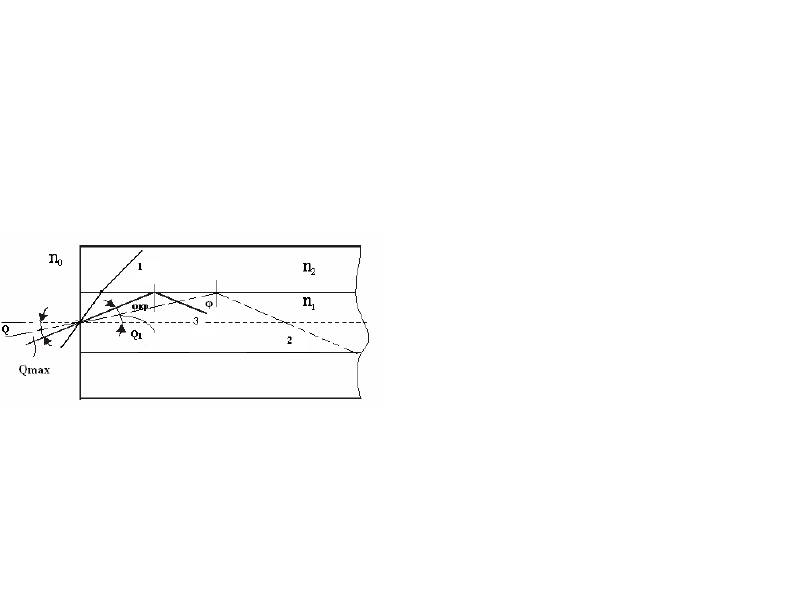

Разпространение на светлината в оптичното

влакно

 ♦

n1>n2

 ♦

φ<φкр

.-

лъчите излизат

извън тялото на

влакното(разсейване на

светлината)

♦

φ>φкр.-пълно вътрешно

отражение(светлината се

отразява напълно от

границата между

сърцевината и обвивката)

♦

φ=φкр.-се получава Qmax.(т.е

лъчът още се задържа в

сърцевината)
