У П Р А Ж Н Е Н И Е   9

Проверка на полупроводникови диоди и транзистори

9.1. Основни понятия и определения

Полупроводниковият   диод

  е   кристал   от   полупроводник,   една   част   на   който   е   с

електронна  (

N

) проводимост, а останалата – с дупчеста (

P

) проводимост. Границата между

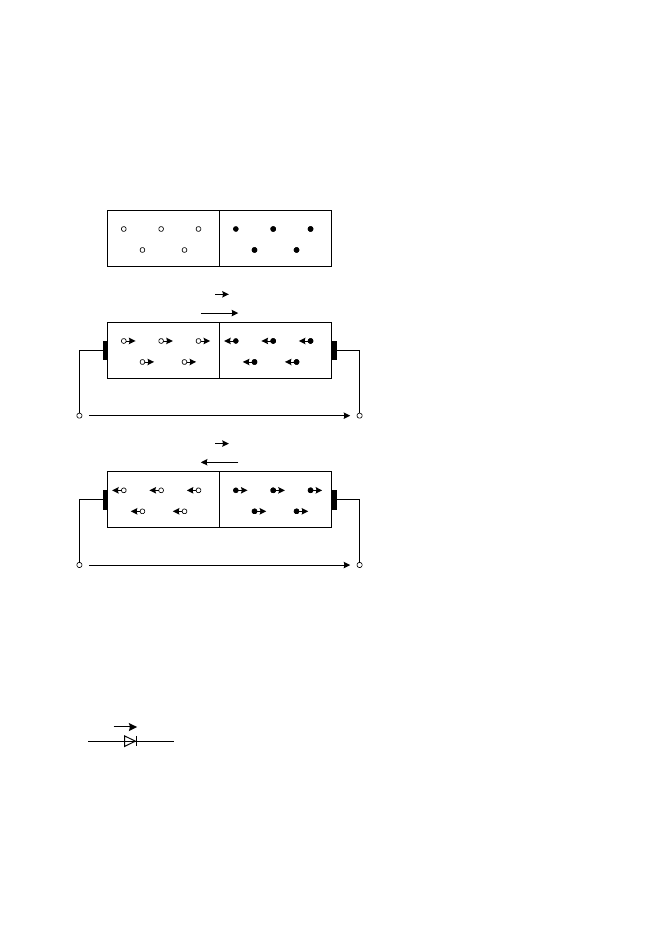

двете области се нарича РN преход (фиг.9.1.а, в която са изобразени само електроните в

P

-областта   и   дупките   в

N

-

областта).

Когато   в   кристала   се   създаде

електрично   поле   с   посока   от

P

-

към

N

- областта, електроните от

N

-   областта   се   насочват   през
прехода   към

P

-   областта,   а

дупките от

P

- областта – в обратна

посока (фиг.9.1.б). Срещайки се

P

-

и

N

- носителите рекомбинират. В

образеца протича ток от

P

- към

N

-областта.   След   рекомбинацията
токът   не   спира,   защото   от
отрицателния   електрод   на
източника в

N

 - областта постъпват

нови електрони, а други електрони
преминават   от

P

  -   областта  към

положителния електрод, оставяйки
свободни дупки.

РN

  преходът има

малко съпротивление, а токът през
него   е   голям.   В   този   случай
свързването   на   диода   към
източника   се   нарича   право
включване.

Когато

P

  -   областта  е

свързана   с   отрицателния,   а

N

-

областта   с   положителния   полюс,
диодът   е   обратно   включен
(фиг.9.1.в).   свободните   електрони
и   дупките   се   отдалечават   от

РN

прехода – той обеднява на токови носители и съпротивлението му става голямо. През него
протича незначителен ток (хиляди пъти по-малък от тока в права посока), който се обуславя
от неосновните токоносители (дупки в

N

- областта и свободни електрони в

P

 -областта).

На фиг.9.2 е изобразен символът на диод и посоката на тока при право включване.

Според   конструкцията   полупроводниковите   диоди   са   точкови   и

плоскостни; в зависимост от предназначението се класифицират на
изправителни,   детекторни,   импулсни,   опорни,   параметрични,
обърнати,   светещи;   според   мощността   са   маломощни,
средномощни,   мощни;   според   използвания   полупроводников
материал – силициеви, германиеви, галиевоарсенидни и др.

a

p

n

p

n

б

-

+

U

E

n

в

-

+

U

E

p

Фиг.8.1

анод

катод

P

N

-област

фиг.9.2
