ТЕХНИЧЕСКИ  УНИВЕРСИТЕТ-

ГАБРОВО

Катедра:”Комуникационна техника и технологии

КУРСОВ ПРОЕКТ

ДИСЦИПЛИНА

РАДИОКОМУНИКАЦИОННА ТЕХНИКА

ТЕМА

: УСИЛВАТЕЛ НА МОЩНОСТ

КЛАС D

Изготвил: Теодора Динкова Титова

Спец.:КТТ

Фак.ном.:20442401



Проверил:ст.ас.Ил.Неделчев

background image

1

.

ОБОСНОВКА И ИЗБОР НА СХЕМЕН ВАРИАНТ

Усилвателите на мощност клас D най-напред са обсъждани от фирмата
Баксандал.В последно време те се използват в предавателите на АМ
сигнали за радиоразпръскване и във високочестотните  предаватели с
малка изходна мощност.В усилвателя клас D се използват два активни
елемента и изходен настроен трептящ кръг.Елементите се възбуждат
така,че да действат като двупозиционен ключ, с който се получава
правоъгълна форма на изходното напрежение или на изходния ток.
Изходния трептящ кръг е настроен на  честотата на превключване и
отстранява  всички хармонични съставки.В  резултат на това изходното
напрежение е синусоидално . Коефициентът на полезно действие на
идеализирания усилвател намощност клас D е 100%.

Трансформаторен усилвател на мощност клас D с
транзистори , работещи като ключове на ток.

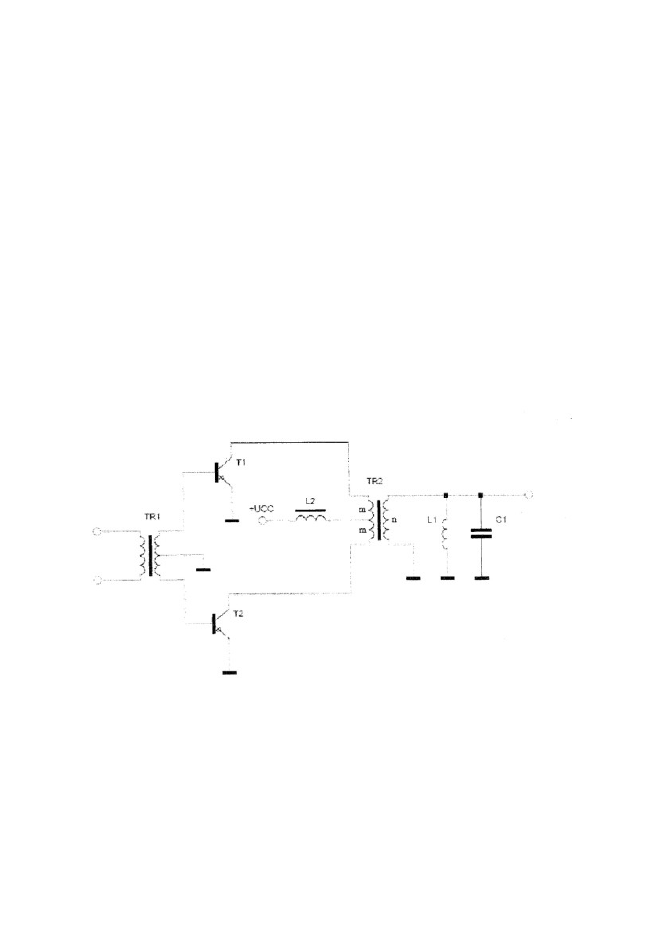

фиг.1.Трансформаторен  усилвател на мощност клас D с транзистори
работещи като ключове на ток

Усилвателят на мощност клас D с транзистори , работещи като
ключове на ток(фиг.1), е дуален на двутактния усилвател на
мощност клас D с транзистори , работещи като ключове на
напрежение , тъй като формите на напреженията и  токовете са
съответно взаймно разменени.Транзисторите се възбуждат

background image

така,че  да бъдат  в запушено или наситено състояние , а техните
токове са с противоположни фази.високочестотният дросел
осигурява протичане на  постоянен ток Idc (чиято амплитуда ще
бъде определена по-нанатък) в изходните вериги на
транзисторите през средния извод на трансформатора .когато
единият от транзисторите е отпушен ,целият постоянен
консумиран ток протича през него.В резултат на това се полуават
колекторни токове  с правоъгълна форма с ниво 0 и Idc.Пр

π

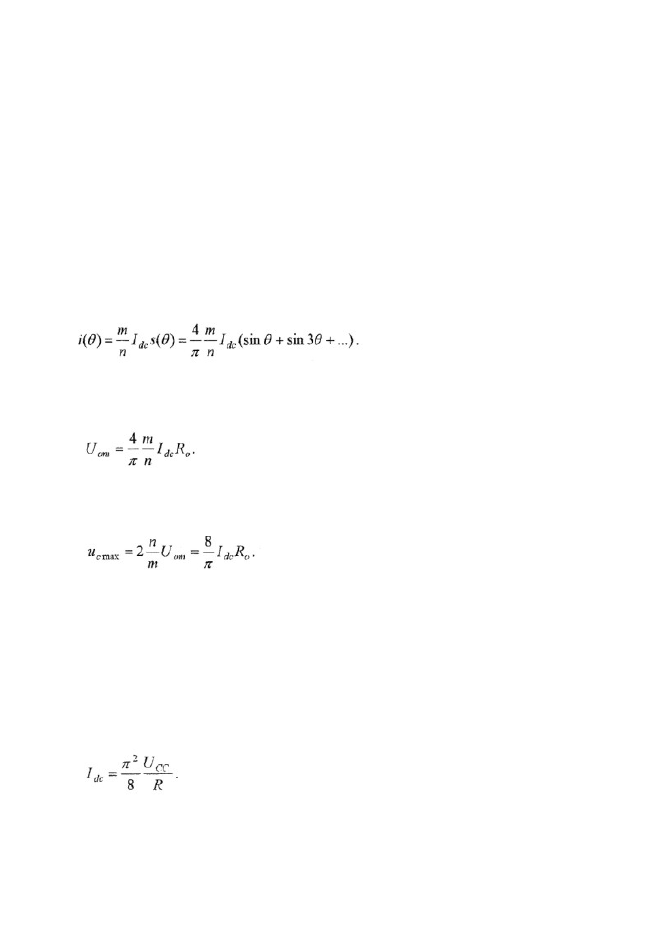

и трансформирането на тези токове от половината на първичната
намотка във вторичната намотка в последната протича ток с
правоъгълна форма:

Паралелният трептящ кръг на изхода отвежда хармоничните
съставки на i(

θ

) към земя, като позволява само съставката с

основна честота да създава изходно напрежение с амплитуда :

Това напрежение се трансформира в първичната намотка , където
създава две колекторни напрежения с форма на полусинусоида с
максимална амплитуда:

Тъй като напрежението в средния изход на трансформатора u

CT

(

θ

е половината от сумата на двете колекторни напрежения ,то има
формата на напрежение, получено при двуполупериодно
изправяне .Тъй като върху високочестотния дросел няма спад на
постоянно напрежение , максималната стойност u

CT

(

θ

) трябва да

бъде

π

Ucc.То на свой ред опеделя изходното напрежение (при

дадени m и n) и консумирания постоянен ток


background image

Тази стойност сега може да се замести в предишното уравнение и
да се намери връзката с Ucc.Консумираната и изходната мощност
са:  Po=Pi=

π

/8 Ucc/R

Въпреки ,че изходната мощност не е равна на изходната мощност
при схемата с транзистори , работещи като ключове на
напрежение  Pmax = 1/

π

 има  същата стойност .Следователно

изборът на едната  или другата схема зависи от захранващото
напрежение , товара и работната честота (тъй като в сехемата с
транзистори ,работещи като ключове на ток,транзисторите трябва
да имат по-добри ключови свойства)

Възбуждане

 Схемата на възбуждане на усилвателя на мощност клас D е подобна на
тази на усилвателя на мощност клас В. При усилвателите клас D обаче не
са необходими ток  на покой и работа на активните елементи в линеен
режим.Затова при тях много рядко се използва преднапрежение на базата
или гейта.Възбуждащият сигнал трябва да бъде достатъчно голям ,за да
осигури насищане и запушване на транзисторите през определени части от
периода на високочестотно напрежение.При проектирането обикновено се
приемат възможно най-неблагоприятните условия за усилване ,за
температура и за другите параметри.По такъв начин , въпреки че
усилвателят на мощност с транзистори , работещи като ключове на ток,
трябва  да се възбужда от сигнал с правоъгълна форма, възбуждането на
усилвателя на мощност с транзистори ,работещи като ключове на
напрежение ,оже да се извърши както с правоъгълен , така и със
синусоидален сигнал.Последното обикновено се предпочита,тъй като
получаването на такъв сигнал изисква по-малка мощност и намалява
изискванията към биполярния транзистор по отношение на времето на
разсейване на зарядите в сравнение с тези при възбуждането ,с
правоъгълен сигнал.

background image

фиг.2 Възбуждане на усилвател на мощност клас D , осъществен с биполярни
транзистори

На фиг.2 е показана входната част на усилвател на мощност клас D с
биполярни транзистори  работещи като ключове на напрежение. При
работа в токов режим съпротивлението , оказвано на източника на
възбуждащо напрежение зависи от коефициента на трансформация на
трансформатора q/p. Необходимата мощност на възбуждащия сигнал е

                      P

DR =

U

Bm

Където U

y

(

0.7V) е базовото напрежение на насищане.

Максималната  стойност на базовия ток I

Bm

 трябва да бъде достатъчно

голяма ( т.е. най-малко I

Cm

 /β ) , за да поддържа колекторния ток. Трябва да

се отбележи , че съпротивлението за възбуждащия източник е функция от
амплитудата на възбуждащия ток и не е свързано с другите характеристики
на транзистора освен с U

y.

Поради това изходният ток на възбудителя

трябва да бъде ограничен , за да не повреди транзисторите на усилвателите
на мощност.

background image

МЕТОДИКА НА ИЗЧИСЛЕНИЕ

1.

Избор на схемно решение

Дадената методика е за изчисление на усилвателите на мощност клас D с
транзистори работещи като ключове на ток по схема от фиг.1

2.

Избор на транзистори Т1 и Т2

Избора на транзистор се  извършва въз основа на

- работна честота
- консумираната и изходна мощност

- консумирания постоянен ток представляващ амплитуда на тока през

всеки от транзисторите





   -захранващо напрежение

                   U

DC

 = Ucc

3.Изчисляване / избор на изходния трансформатор TR2

    Изходния трансформатор трябва да осигури  трансформиране на
съпротивлението на товара RL към R . На пазара съществуват
широколентови трансформатори със стандартни коефициенти на
трансформация.

4.Изчисляване / избор на входния трансформатор



TR1

    Входния трансформатор трябва да трансформира входното (базово)
Съпротивление на транзисторите Rb към зададена стойност за входно
съпротивление . Ако такава не е зададена може да се приеме стойност

background image

50

. На пазара същетвуват  широколентови трансформатори със

стандартни коефициенти на трансформация.

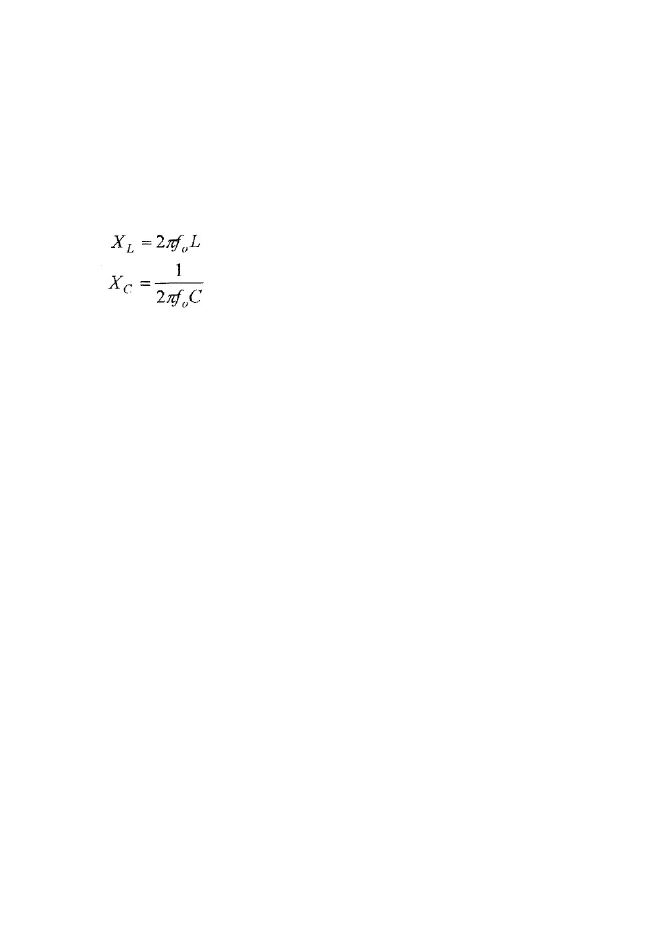

5.Изчисляване елементите на трептящия кръг L1 и C1

Реактивните съпротивления на бобината и на кондензатор за съответно


6.Избор на дросел L2

Дроселът трябва да има много голямо съпротивление за полезния
сигнал и пренебрежимо малко за постоянния ток
