Лекция

по Комутационна, мултиплексна и кабелна техника

Видове кабели

У  В  О  Д

В зависимост от мястото на използването симетричните кабели биват

селищни

и

междуселищни

. Селищните телефонни кабели се използват за полагане в рамките

на населените места. Те се произвеждат с диаметър на проводниците от 0,32 до 0,7
mm. Същите не се уплътняват с цифрови или аналогови мултиплекси.

Между   селищните   телефонни   кабели   се   използват   за   изграждане   на

междуселищни   телефонни   мрежи.   Тези   кабели   (с   изключение   на   НЧ   кабели)
задължително се уплътняват с цифрови или аналогови мултиплекси. В зависимост
от   честотния   спектър,   който   ще   пренасят,   те   могат   да   бъдат

нискочестотни,

високочестотни и комбинирани

. В лекцията се разглеждат устройството на видовете

междуселищни кабели, техните характеристики и особености.

І. Нискочестотни междуселищни съобщителни кабели.

Нискочестотните   съобщителни   кабели   се   изработват   с   диаметър   на

проводника 0,8, 0,9, 1,2 и 1,4 mm. Те се използват за построяване на междуселищни
телефонни   линии,   за   съединителни   линии   между   РАТЦ   и   за   въвеждане   на
междуселищните въздушни линии с станциите. Те се изработват предимно от х а р т
и е н о - к о р д е л н а  и з о л а ц и я на проводниците.

Нискочестотните   кабели   биват

еднородни   и   комбинирани

.   Елементарните

групи на еднородните кабели са с усукване на проводниците в  з в е з д н а    ч е т в о
р- к а, поради което те се означават с ТЗ. Ако кабелът е с оловна обвивка, без броня
(гол), се означава с ТЗГ. Когато е с лентова броня, означението му е ТЗБс, при
използване   на   броня   от   проводници   с   плоско   сечение   –   ТЗПс,   а   на   броня   от
проводници с кръгло сечение – ТЗКс. Когато елементарните групи са екранирани, в
означението   се   добавя   буквата   “Е”.   В   такъв   случай   кабелите   носят   означенията
ТЗЕГ, ТЗЕБс, ТЗЕПс и ТЗЕКс.

След буквеното означение на вида на бронята следва буквеното означение на

антикорозионната защита на бронята. С буквата “с” се означава битумизирана юта, с
“П” –полиетиленов и с “В” – поливинилхлориден (винилитов) шланг.

Неекранираните НЧ кабели се изработват с капацитет от 3 до 114 (и повече)

четворки.   Отделните   проводници   са   изолирани   с

хартиен   кордел

  и

корделна

изолация

.   Корделът   е   навит   върху   проводника   със   стъпка   от   7   до   10  mm,   а

хартиената   лента   се   навива   върху   него   спирално   със   застъпване   до   25   %.
Изолираните проводници се усукват в звездна четворка със стъпка на усукване 150
1

1

background image

до 200  mm. Изолацията  на проводниците на първия чифт е оцветена с бял  (или
натурален) и червен цвят, а втория – със зелен и син цвят. О л о в н а т а обвивка на
НЧ  кабели   е   с   радиална  дебелина   1,25  до   3  mm,   в  зависимост   от   диаметъра   на
кабелния сноп и от вида на кабела.

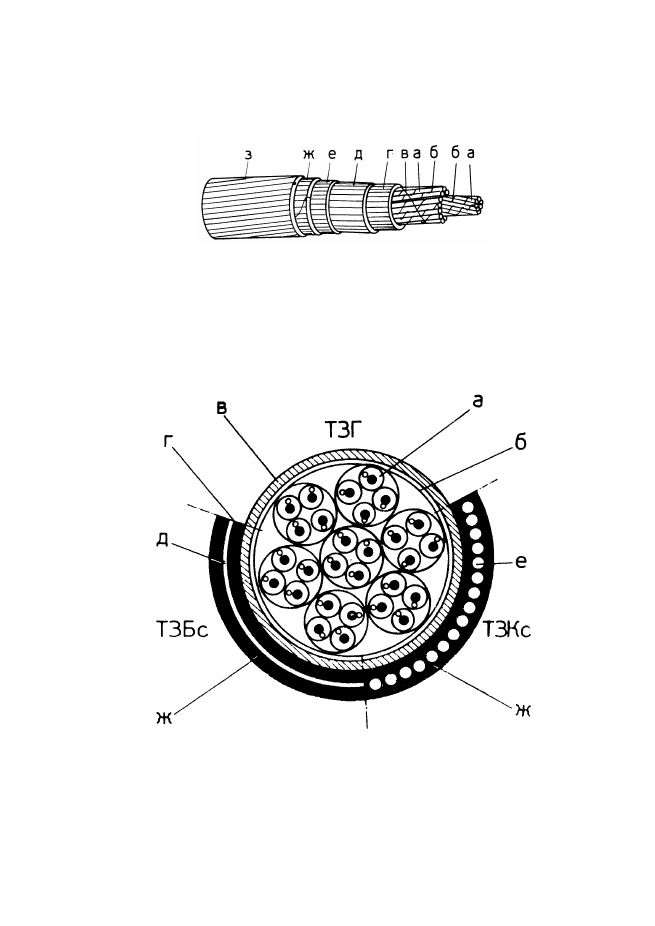

На Фиг.1. е показан нискочестотен телефонен кабел тип ТЗБс, а на Фиг.2 –

напречното сечение на кабели ТЗКс, ТЗБс и ТЗГ.

Произвеждат се също така и НЧ съобщителни кабели с алуминиева обвивка

(А),   голи   или   бронирани,   които   се   означават   съответно   ТЗАЕП   или   ТЗАЕПБП.
Буквата “Е” означава битумната възглавничка върху алуминиевата обвивка, буквата
“П” – полиетиленовия шланг, който предпазва алуминиевата обвивка от корозия,
буква-

2

2

background image

та   “Б”   –   броня   от   плоски   стоманени   ленти   и   последната   буква   “П”   -
полиетиленовия   шланг   върху   бронята.   Този   тип   кабели   могат   да   бъдат
полагани в участъци, където действат външни електромагнитни полета.

а

 –

медни проводници с хартиено-корделна изолация

;



б

 –

памучен конец, с който е увита

всяка четворка

;

в

  –

памучен конец, с който е увит всеки повив

;

г

  –

поясна изолация от

хартиени ленти

д

–

оловна обвивка

;

 е –

възглавничка от битумизирани хартиени ленти

;



ж

–

броня от стоманени ленти

з

 –

битумизирана юта

.

Фиг.1. Междуселищен НЧ кабел тип ТЗБс.

а

–

меден   проводник   с   хартиено-корделна   изолация;



б

  –

поясна   изолация   от   хартиени

ленти;



в

–

оловна обвивка;



г

 –

възглавничка от битумизирани хартиени ленти;



д

 –

броня

от стоманени ленти;



е

 –

броня от кръгли стоманени проводници;



ж

битумизирана юта.

Фиг.2. Напречно сечение на междуселищен НЧ кабел тип ТЗ със седем четворки.

Електрическите   характеристики   на   междуселищните   НЧ   кабели   тип   ТЗ   са

показани в Таблица № 1.
3

3
