ТЕРМОРЕЗИСТОР

Разработ

ено

 от

Имран

Хоссаин

10г.

Съдържание

•

Определение

•

Видове терморезистори

•

Принцип на действие

•

Конструкция

•

Параметри

•

Примерен

Data Sheet

•

Основни характеристики

•

Приложение

Определение



Терморезисторите (RTD – Resistance Temperature

Detectors) са преобразуватели, основани на

зависимостта на електрическото съпротивление на

проводник или полупроводник от температурата.



Съпротивлението му силно се влияе от температурата

на околната среда, т.е има голям температурен

коефициент на съпротивлението.

Видове терморезистори:

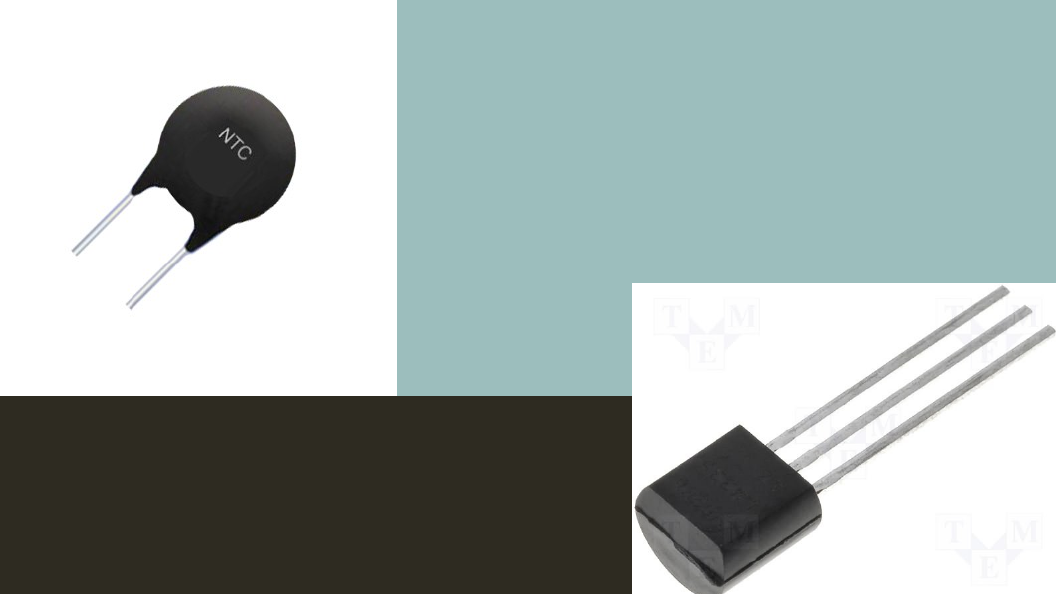

Термистори

v

Термисторите са полупроводникови

съпротивителни елементи с отрицателен

коефициент на съпротивлението (ТКR<0), т.е с

увеличаване на температурата се намалява

тяхното съпротивление.

v

Термисторите работят поради факта,че

повишаването  на температурата на

полупроводника  увеличава броя на

токоносителите и това увеличава шанса да

стигнат до проводимия слой. Колкото повече

токоносители има, толкова повече ток се

пропуска от дадения материал.

N

egative

T

emperature

C

oefficient

Видове терморезистори:

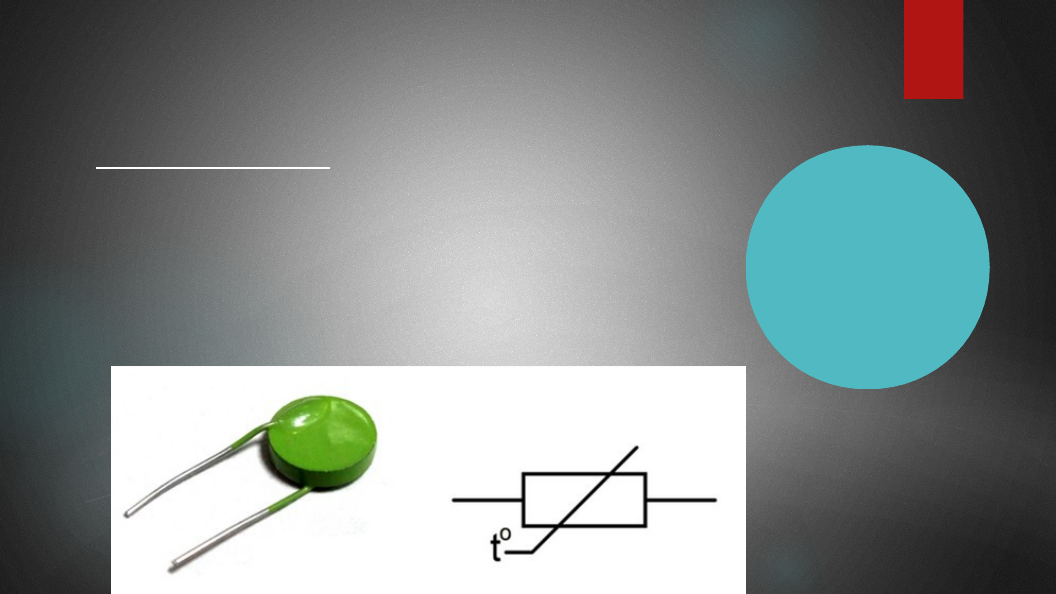

Позистори

P

ositive

T

emperature

C

oefficient

ü

Позисторите са
полупроводникови
съпротивителни елементи с
положителен коефициент на

съпротивление (TKR>

0

).

ü

Съпротивлението рязко нараства
при определена достигната
температура.

ü

Те се изготвят най-често от
поликристални полупроводникови
материали (диелектрик с примеси
от редки

метали).

Принцип на действие

Ø

Намаляването на съпротивлението на

полупроводника може да се предизвика по

няколко начина – чрез увеличаване на

токоносителите, чрез увеличаване на

подвижността им и чрез така наречените

фазови изменения

. Тези методи се

използват при термисторите.

Принцип на действие

Ø

1. Увеличаването на концентрацията на токоносителите –

причина е за отрицателен температурен коефициент на
съпротивление (TKR).

Ø

2. Увеличаване на подвижността при повишаване на

температурата. Това са терморезистори изготвени от поли
кристални окисни полупроводници (окиси и метали от групата на
титана).

Ø

3. Фазови изменения – при настъпване на температурите на

фазови  изменения (68 С  и

110

 С) полупроводниците

увеличават проводимостта си с няколко порядъка.
Терморезисторите, при които те се наблюдават са изготвени от
окиси на ванадия.
