Име:

Ради Георгиев Димитров

ФН:

121208122

Факулте
т:

ФКСУ

Група: 61А

Дата:

07.03.2010г.

Протокол  1                      Сигнали и системи

                                               УПРАЖНЕНИЕ      1

СПЕКТРАЛЕН АНАЛИЗ НА ПЕРИОДИЧНИ СИГНАЛИ

1. Теория:

Периодични са тези сигнали, за които е изпълнено условието  s (t)= s (t ± kT), при  ­

 и k= 1,2,3, ... , където Т е периодът им на повторение. Периодичните

импулси представляват подмножество на множеството на периодичните сигнали.
При тях   <<Т,   е продължителността на импулсите. Голяма част от  периодичните

τ

τ



сигнали могат да се приемат като периодични в краен интервал от време, като
получаваме резултати с достатъчно голяма точност от анализа им.
Ако произволен периодичен сигнал   s (t) с период   T , отговаря на условията на
Дирихле за ограниченост и интегруемост, то той може да се представи като сума от
безкраен брой синусоиди и косинусоиди с определена честота и амплитуда, като се
разложи в ред на Фурие.
Спектралният анализ на сигнала  дава оценка за амплитудите и фазите на
отделните хармоници, изграждащи сигнала.

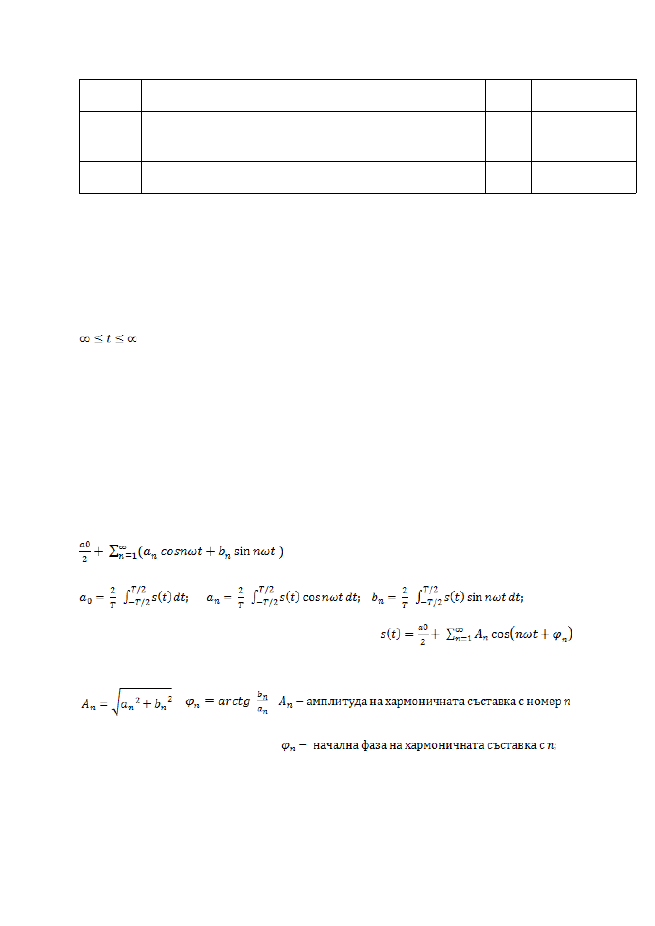

Пълна тригонометрична форма на реда на Фурие: s(t)=

,

където:





Кратка тригонометрична форма на реда на Фурие :

,

където:

.

 ;

 ;





Честотната зависимост на амплитудите и фазите на хармоничните съставки се
нарича съответно

спектър на амплитудите и фазите

. Графичното изображение на

спектъра се нарича

спектрална диаграма

.  Амплитудно­честотната и фазово­

честотната спектрална диаграма представляват графики на честотните зависимости

background image

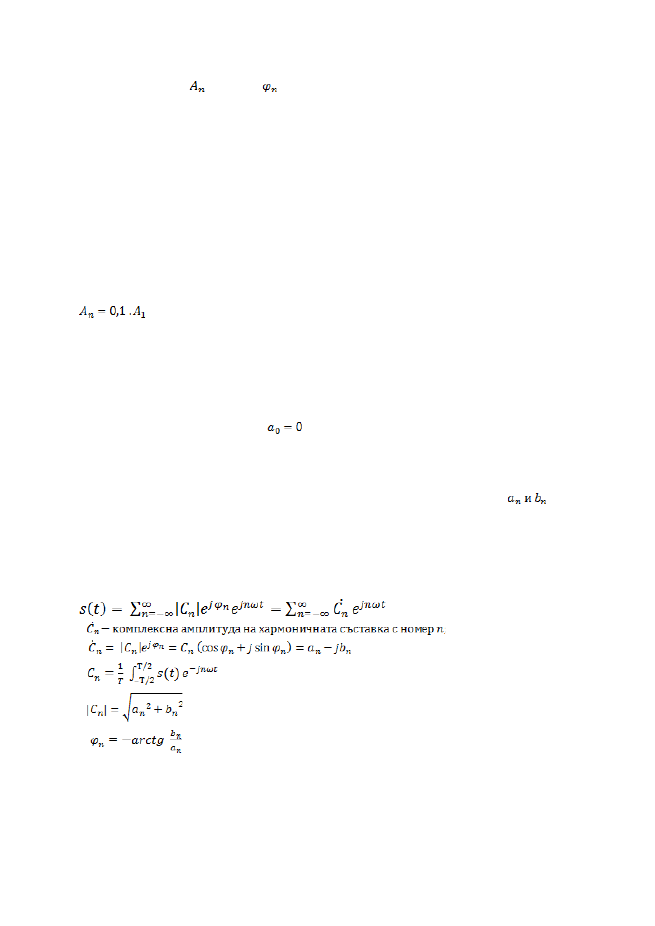

на коефициентите

и фазите

от реда на Фурие. Те имат дискретен характер.
Синусоидните и косинусоидните функции, които са базисни при разлагането на
сложни сигнали,  имат следните свойства:
1. Инвариантност по отношение на преобразуванията в линейните електрически
вериги с постоянни параметри.

2. Възможно е точно разлагане на елементарни ортогонални функции , които от своя
страна не могат да се представят с други съставки.

За практически цели се приема, че периодичните сигнали могат да бъдат с крайни
спектри, тъй като хармоничните съставки в реда на Фурие, с по­голям  от даден
номер n, имат пренебрежително малки стойности. Този номер се определя от  израза

 .

Спектрите на периодичните сигнали имат следните свойства:

1. Ако сигналът s (t) се описва с четна функция, синусоидните съставки в реда на
Фурие са нули, ако се описва с нечетна то косинусоидните съставки са нули.
2. Ако площите на фигурите в положителната и отрицателната част на сигнала са
равни, то постоянната съставка

 ;

3. Транслирането на функцията s(t) по ординатната  ос променя само постоянната
съставка, а транслирането й по абцисната ос променя фазата на отделните
хармонични съставки.
4. Ако сигналът представлява сума от по­прости сигнали, коефициентите

 от

неговото разлагане в ред на Фурие са суми от съответните коефициенти на
хармоничните съставки на тези сигнали.

Тъй като електрическите вериги се описват с комплексни числа, това налага
използването на

комплексна форма на реда на Фурие

;

­

­

 ;

­

­

­

Спектралната диаграма на периодичния сигнал е симетрична относно началото на
координатната система и съдържа съставки с отрицателни честоти. Отрицателните
честоти нямат физически смисъл, а математически, произтичащ от начина на
представяне на комплексните числа. Съответните събираеми с положителни и

background image

отрицателни  честоти образуват комплексно спрегнати двойки.
За компютърни изчисления на спектъра е необходимо да се използват дискретни по
отношение на времето и честотата сигнали, затова се ползват

дискретни

преобразувания на Фурие

(изразяват връзката м/у даден дискретен сигнал и неговия

спектър)

Право дискретно преобразуване на Фурие:

­
­Т­ интервал на дискретизация; n­номер на дискретния отчет на сигнала; N­ броят на
дискретните отчети на сигнала; к­номер на съставката в дискретния спектър;  =

  ­ интервал м/у две съседни съставки в дискретния спектър; Tc = nT –

продължителност на сигнала;

Обратно дискретно преобразуване на Фурие:

­

Бързо дискретно преобразуване на Фурие:

Бързото преобразуване на Фурие е възможно да се реализита по различни
алгоритми, в зависимост от задачата. Ако дискретите се разгледат като редица, от
нея по определен критерий могат да бъдат създадени две други редици­ такава на
дискретите с четни номера и такава с нечетни. Така създадените редици се
разделят отново по същия принцип, докато се достигне минимален брой на
дискретите в тях. Този начин се нарича разделяне по време. Оптимален е вариантът,
когато броят на дискретите N е точно степен на 2.

Един от най­често използваните тестови периодични сигнали е

поредицата

правоъгълни импулси

. За такъв сигнал е валидно:



= kA ;

 ,

k=  /Т –

τ



коефициент на запълвне;  n=1,2,3,...
За спектъра на тези сигнали могат да се направят следните изводи:
1. Периодичните правоъгълни импулси притежават богат спектрален съства, като
колкото е по­малка продължителността на импулсите  от една периодична импулсна
поредица, толкова по­богат е нейния спектър.
2. Хармоничните съставки с малък номер съдържат основната част от спектъра на
периодичния сигнал.
3. Всички хармонични съставки в спектъра на правоъгълните периодични сигнали,
чиито номер n удовлетворява изискването nk=1,2,3,...    са нули.
4. Фронтовете на правоъгълния импулс се определят от висшите хармонични
съставки в спектъра, а хоризонталните участъци­ от хармоничните съставки с малки
номера.
